機械工業沙盤模型設計的表現方法主要有效果圖、工程三視圖、設計模型三種。其中，效果圖主要用于一般的視覺交流，例如創意構思發表和討論、與客戶會審設計方案、在平面媒體上發表和展出等;三視圖主要用于和工程技術人員交流結構及制造參數;設計模型主要用于原始方案討論、設計定型表現、結構驗證和工藝驗證，運用計算機參數化虛擬模型還可以轉化為效果圖、三視圖，并且直接用于數控加工模型和樣機。
機械工業沙盤模型制作所需材料
機械工業沙盤模型制作
的時候有很多不同類型的建筑模型，不同的建筑模型特點不同，所采用的材料也不一樣。不同的建筑模型適用的場合也是不一樣的。機械工業沙盤模型制作起來比較繁瑣，當然最主要的是把需要的材料備好，接下來小編就跟大家講講
機械工業沙盤模型制作的材料很多，主要分四大類：
(1)化工類：石英玻璃、海綿、有機玻璃、三氯甲烷、油漆、UHU膠水、A膠、ABS膠板、、工程塑料、合成塑性版、泡沫板等。
(2)植物類：木板、多層板、高密度板、竹條、紙板等
(3)燈光類：LED燈，米泡等。
(4)水晶內雕建筑模型 通過激光內雕、把建筑物內雕到水晶里面
一、基本設備:
簡單工具,能夠應付大多數的建模工作
1.測繪工具
三棱尺(比例尺)、直尺、三角板、彎尺(角尺)、圓規、游標卡尺、模型、 蛇尺等。
2.剪裁、切割工具
勾刀、筆刀、裁紙刀、角度刀(45°)、切圓刀、剪刀、手鋸、 鋼鋸 電動手鋸(積梳機)、電動曲線鋸、電熱切割器、電腦雕刻機。:
3.打磨噴繪工具
砂紙、砂紙機、銼刀、什錦銼、木工刨、臺式砂輪機。
常用制作的材料：
ABS材料
ABS材料是生活中比較常見的，也是3D打印機的使用材料之一，在工業模型與建筑模型上使用也是比較多的材料。在建筑模型上用于制作建筑本身，工業模型上也可以制作設備模型表面，便于模型上色處理。該材料有一定的強度，不易形變。
亞力克(Acrylic)材料
亞克力材料有著透明的特點，在建筑模型中常應用于模擬玻璃。在要求精度不高的模型上，可使用火焰噴槍進行熱烘處理，使加工的邊角圓弧化，如加工不慎造成的刮痕也可進行處理成透明的效果。在工業模型上也可利用其特點使用在工業模型上，亞克力材料顏色品種比較多，在做廣告模型的應用上比較廣泛。
金屬材料
金屬材料在工業模型中使用頻率相對較多，不少做工業設備的企業找到華野模型公司制作金屬的設備模型，模型全部使用金屬制作，不過在花費的時間比較長。金屬設備模型制作需要進行材料加工，通過銑削、車削等工藝進行加工，金屬材料的工業模型也可使用銹鋼、鋁合金、碳鋼、銅合金都可以作為材料，但是金屬的加工成本較高。
機械工業沙盤模型制作步驟與流程

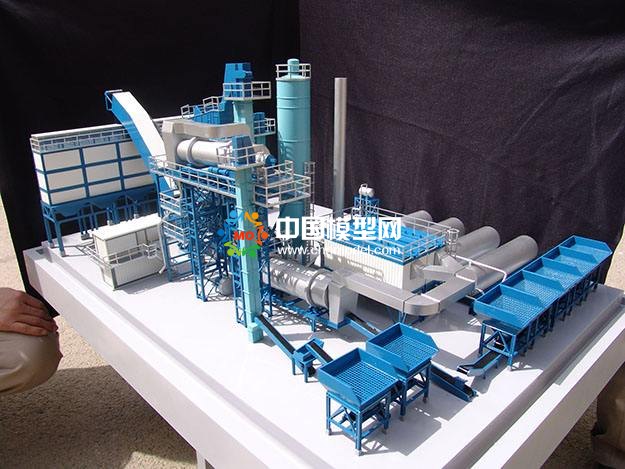

機械工業沙盤模型
比較直觀，可以在比較接近真實的情況下驗證產品的人機工學情況，也可以用作生產、裝配、維修的工藝分析工具。由于模型具有很多其他表現方式無法比擬的特殊價值，因此現在的工業設計已經不能缺少設計模型。根據使用的設計階段、交流對象、制作程度，可以把模型分為草模(草模型)、仿真模型(實體模型)、實物模型(MockUp)幾類。由于先進制造時代的大批制造、快速更新的特點，為避免設計失誤，更需要接近樣機的模型進行市場檢驗。
制作機械工業沙盤模型第一步：選材
在制作建筑模型模型時，要根據表現對象來選擇合適的材料。如制作雕塑類模型，可以用橡皮、紙黏土、石膏、鐵線、木條等，這類材料可塑性強，通過堆積、塑形便可制作出極富表現力和感染力的雕塑模型。制作假山類模型，可用碎石塊或有機玻璃塊，通過黏合噴色便可制作出形態各異的假山模型。
制作機械工業沙盤模型第二步：制作
不同建筑模型制作方法不同，如薄銅片做浮雕模型很形象。其做法是，按比例將銅片裁好，用刻蠟紙筆在銅片的背面劃出圖案，翻過來用建筑膠粘在要求的位置，即形成浮雕模型;將粉筆用刻刀加工后，配上有機玻璃片底臺就能做出雕像模型;用各種顏色的橡皮泥可塑造出多種建筑模型模型;把各種做盆景用的吸水石砸成小塊，用801大力膠粘成各種形狀即成假山模式。這個需要根據具體的制作小品和使用材料來決定。建筑模型制作大致可分為建筑單體制作、底盤制作、配景制作、布盤四大部分。
制作建筑建筑模型的具體步驟和方法：
一、建筑單體制作：建筑單體制作一般是按設計圖紙進行制作，主要有6個步驟：
1、將建筑單體進行平面分解，可在選定的ABS板材上進行畫線。
2、根據畫線進行切割。
3、切割后的構件進行組裝，在進行組合時要充分利用直角尺進行測量，確保制作精度。
4、在組合成型后，對接縫處進行打磨。
5、在全部建筑單體組裝完成后，逐一進行整體修改。
6、給建筑單體進行色彩處理。
二、底盤制作：建筑模型底盤要根據圖紙及標牌等因素綜合考慮。一般來說，建筑模型的底盤尺寸根據模型標題的擺放和內容以及模型類型和建筑主題了來決定。制作底盤的材質，應根據制作模型的大小和最終用途而定。目前，大家通常選用制作底盤的材質是輕型板、三合板、多層板等。
三、配景制作：建筑模型的配景一般包括有：樹木、游泳池、假山、路燈、圍欄等。其中，制作量最大的是樹木，主要是用于行道樹的處理。樹木的制作方法和選擇材料很多，一般選用泡沫、安華、紙張等材質。
四、布盤：布盤首先要進行盤面路網與大面積綠地的制作。制作完畢后，便可進行行道樹的載種。首先要將建筑物碼放在盤上，根據建筑物的實際情況來確定樹木的位置和密度。行道樹栽種完畢后，可進行配景的制作與定位，最后，是將建筑單體進行定位。
機械工業沙盤模型制作方案的設計要素
機械工業沙盤模型主體制作方案設計要素：
一、總體與局部
在進行每一組建筑模型主體設計時，最主要的是把握總體關系。把握總體關系就是根據建筑設計的風格、造型等，從宏觀上控制建筑模型主體制作的選材、制作工藝及制作深度等諸要素。此外，還要結合建筑設計的局部進行綜合考慮。因?yàn)?，從總體上看，每一組建筑模型主體都是由若干個點、線、面進行不同的組合而形成。但從局部來看，造型上都存在著一定的個體差異性。然而，這種個體差異性，制約著建筑模型制作工藝和材料的選定。所以，在進行建筑模型主體制作設計時一定要結合局部的個體差異性進行綜合考慮。
二、效果表現
效果表現指的是要制作的建筑模型要通過何種方式來表達何種效果。建筑主體是根據設計人員的平、立面組合而形成的具有三維空間的建筑物。但有時由于方案的設計和建筑模型制作比例等因素的限制，很難達到建筑模型制作預想的最終效果表現。所以，模型制作人員在模型前，根據圖文資料及設計人員對效果表現的要求進行建筑模型里面的二次設計，注意要以不改變?cè)薪ㄖO(shè)計為前提。
在進行建筑里面表現設計時，首先將設計人員提供的立面圖放至實際制作尺度。然后，對建筑設計的各個立面進行觀察，同時，對最大立面與最小立面、最發雜立面與最簡單立面進行對比觀察，再進行適當?shù)恼{(diào)整。此外，在進行建筑里面表現設計時，要考慮建筑設計圖紙的立畫所呈現的平面線條的效果，做到內容與形式相統一。另外，還要考慮建筑模型制作尺度。
三、材料選擇
材料是建筑模型制作的載體。建筑模型制作是以紙、塑、木三大類為主體制作材料, 利用不同的加工工藝完成由平面轉換為具有三維空間的造型。在選擇制作建筑模型材料時，一般是根據建筑主體的風格、造型進行選擇。另外，在選擇建筑模型制作材料時，要參考建筑模型制作比例、建筑尺度和建筑模型細部表現深度等諸要素進行選擇。一般來說，材質密度越大材料越堅硬，越利于建筑模型的表現和細部的刻畫。
四、模型色彩
建筑模型的色彩是利用不同的材質或仿真技法來傳達色彩效果。建筑模型的色彩與實體建筑色彩不同，就其表現形式而言，建筑模型色彩表達形式有兩種：一種是利用建筑模型材料自身的色彩，體現出一種純樸而自然的美;另一種是利用各種涂料進行面層噴涂，產生色彩效果，表現出一種外在的形式美。
利用材料自身的色彩進行色彩表現時，一定要注意色彩的整體性，要根據造型及各構件、各單體間的關系，合理地進行選配，從而最大限度地達到色彩的統一。
機械工業沙盤模型制作燈光設計
工業建筑沙盤模型中必不可少的就是燈光。如一個售樓出的建筑沙盤模型沒有安裝燈光，那么該出的樓盤定很難銷售。萬家燈火那種家的感覺說的就是建筑沙盤模型中燈光效果的帶給人的那種感覺。所以建筑沙盤模型中燈光系統是不可缺少的一部分。建筑沙盤模型中的燈光系統由建筑內部的效果燈、建筑外部效果燈、街道效果燈、水系效果燈、頂部照明及頂部追光投射燈組成而成的。
工業建筑沙盤模型燈光設計：
1、選擇電源：建筑模型中的光照來自于電能，根據模型自身特點和設計要求正確選擇電源，常用的有電池和交流電兩種。電池是生活中最簡單的供電設備，包括普通電池、蓄電池和太陽能電池等多種。蓄電池又稱為可充電電池。交流電有成交變電源，一般指大小和方向隨時間作周期性變化的電壓或電流。
2、燈光照明材料：目前在模型中，常采用的顯示光源有發光二極管，低電壓指示燈泡，光導纖維等。
3、制作過程：首先要進行燈光設計，其次要注意在制作好的模型底盤上留出安裝電源線的孔，然后就可以進行效果燈安裝，可先安裝建筑內部效果燈，再安裝建筑外部效果燈，最后安裝環境和道路燈等。
機械工業沙盤模型中的燈光系統可通過控制計算機來實現，根據操作人員的意圖可綜合控制模型內部安裝燈光器件，可以在模型上營造出各種展示效果，如模擬白天效果、夜間效果、節日效果。也可突出展示城市的道路、水系和商業區，也可突出展示觀眾感興趣的某建筑物、商業區等重點部位。
機械工業沙盤模型制作工藝
機械工業沙盤模型比較直觀，可以在比較接近真實的情況下驗證產品的人機工學情況，也可以用作生產、裝配、維修的工藝分析工具。由于模型具有很多其他表現方式無法比擬的特殊價值，因此現在的工業設計已經不能缺少設計模型。根據使用的設計階段、交流對象、制作程度，可以把模型分為草模(草模型)、仿真模型(實體模型)、實物模型(MockUp)幾類。由于先進制造時代的大批制造、快速更新的特點，為避免設計失誤，更需要接近樣機的模型進行市場檢驗。今天小編給大家介紹一些機械工業沙盤模型制作的傳統工藝。
機械工業沙盤模型制作工藝：
人們天天在房地產建筑銷售公司選房，看房，投資都要看到形形色色的沙盤建筑模型，確定自己的目標。殊不知這些沙盤建筑模型是怎么設計制作的。
沙盤建筑模型的制作工藝為：繪圖,雕刻,拼裝,噴漆,組裝,燈光,清潔,包裝。
繪圖：根據甲方提供的CAD設計圖(平面、立面、剖面、大樣圖)等資料繪圖，根據項目總圖及模型要求，設計模型具體制作面積、比例、材料選用等等;
雕刻：根據建筑繪圖文件，運用精雕機和激光鐳射機切割雕刻各種規格墻體、門窗、陽臺、欄桿、瓦面、裝飾線角、羅馬柱、浮雕、精美圖案等等造型結構;
拼裝：建筑工藝師整理清潔好雕刻建筑墻體材料，按圖紙對料拼裝，采用溶解性氧化無縫粘接工藝，并經過多次打磨、水磨，確保接口無縫且高度平整。
噴漆：外墻面經拋光、亞光及各種不同工藝噴塑處理，再經車、銑床勾縫切割，使之塑造出花崗巖、面磚等仿真效果，使之紋理逼真、色彩亮麗、圖案精美。 墻面嚴格按照貴司提供的色板和現場實景，采用進口高級油墨噴塑，確保色彩與實物一致，體現主體現代建筑理念;
組裝：墻體顏色區分完畢后，工藝師根據建筑圖紙對建筑所有細節配件進行組裝，如門窗、陽臺、欄桿、裝飾線角、臺階等各種裝飾粘接。 燈光：光電工藝師根據建筑內部空間，先行設計好燈光盒，結構建筑結構及建筑風格，設計黃、白暖色系LED電子燈，可設計遙控式、固定式電源控制系統，建筑燈光可變換動態、靜態、間歇式等控制要求設計。 清潔：經過無數次工序完成整個建筑環節后，最后對建筑墻體進行細致的檢查與清潔，確保模型無膠痕、無配件脫落、無磨損等等，力保所有建筑作品完美無缺。
包裝：我司作為5S標準化管理模式，對我司每個出廠作品都會進行科學化的包裝，避免在運輸過程當中產生碰撞損壞情況發生。
機械工業沙盤模型制作注意事項
機械工業沙盤模型
1、模型制作和使用是工業設計專業的重要組成內容。而工業模型，俗稱手版、手版模型和快速成型，工業模型的時候有很多不同類型的建筑模型，不同的建筑模型特點不同，所采用的材料也不一樣。不同的建筑模型適用的場合也是不一樣的。
2、如何在最短的時間內加工出和設計一致的實物模型，設計師需要進行產品外觀確認和功能測試等，從而完善設計方案 。
手工制作泡沫塑料草模是設計師推敲和初步交流設計創意不可缺少的重要工具，手腦并用是調動人的所有思維參與設計的最好方式，和完全依賴計算機設計有極大的區別，因此草模在制作上有很多經驗和要點值得交流掌握。
3、模型制作細節，模型的制作是為了方便參觀者通過這個縮小版的世界來展示項目信息，那么在制作內容上與細節上需要嚴格把控，工業模型的分區展示、智能動態的展示情況、模型細節處理、燈光設計等方面進行查看，這也是對于工業沙盤模型制作驗收的環節，避免制作完成后需要一些改動。
4、機械工業沙盤模型中建筑部分的制作，工業建筑是沙盤最有價值的部分，一個好的沙盤首先要看建筑，建筑的曲線，架構非常重要。所以沙盤中的建筑物要高度還原，按照?qǐng)D紙按比例造，結構以及顏色甚至精細到一磚一瓦都要做好不可馬虎大意，建筑墻面的材質質感要表現出來，陽臺、窗戶等要把握好。
機械工業沙盤模型制作軟件合集
機械工業沙盤模型制作所運用的軟件：
3dsmax
1、在工業設計活動中，三維數據模型的建立可方便地生成產品的平面和立體效果圖以及三維動畫效果。該文系統總結了中的建模方法，將其歸納為7種，即基礎建模、樣條建模、復合建模、網格建模、多邊形建模、面片建模和NURBS建模。
CAD/CAM
2、產品模型制作中技術的應用主要包括CAD建模技術在產品數據模型中的應用和CAD集成數控編程系統在產品模型加工中的應用。叉車產品模型制作案例驗證了這種應用的可行性。
CAM集成NC
3、工藝品模型制作中CAD/CAM技術的應用主要包括CAD建模技術在工藝品數據模型中的應用和 編程系統在工藝品模型加工中的應用。
UG
4、是一款十分強大的軟件，里面包含了各種功能。如：繪制二維工程圖紙、三維建模、鈑金設計、管道、運動仿真、數控編程，以及有限元分析。不過大多數來講，我們用UG是用來繪制三維模型，順便出圖。尤其是用來做相對復雜的模型建模上面，其建模功能強大。
SolidWorks
4、這也是一款三維建模軟件，也能出二維工程圖，跟UG一樣，不過這個里面的模型裝配功能比較好用，也能進行仿真和有限元分析。不過大多數人還是用它來建模。
